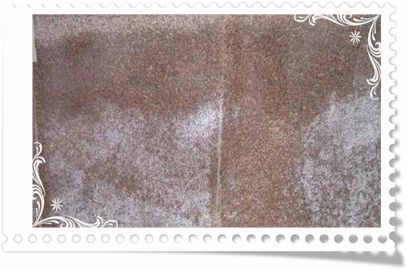

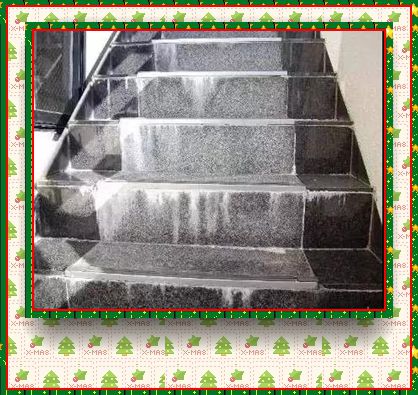

大理石在装修应用过后经常会有泛白现象的产生，这些问题好像还有季节性，针对如此普片的现象，我们是不是应该要弄清楚原因来做好应对工作呢。下面就请专家说下具体的问题：

原因一：石材防护没有做好，或没有达到养护期，就进行了安装，特别是使用了水性防护剂，而又未能达到足够的用量和足够的养护时间，就进行了湿法水泥铺装。这些石材在接触了水泥浆后会很快地在碱性液体中失去防护效果，并且随着水分的蒸发把石材中的防护剂带到石材表面，在最初只是一层薄雾状态可以擦除，而随着时间的拖长，被蒸发的水分带到表面，并沉积在表面的防护剂，会形成硅石树脂和钙镁质的混合体。也会在石材表层的下面形成盐结晶层，因具体石材不同、严重程度不同，会表现为崩渣粉化现象，或是表现为擦不掉的白华层。这种现象与夏季空气潮湿有直接关系：石材切割后不易干燥、涂刷防护剂不易饱满、涂刷防护剂后（特别是水性防护剂）不易蒸发、养护期需要增长、养护期内易被雨水淋湿等等原因都会造成石材防护剂部分失效，并引发上述情况。

原因二：施工时和施工后地面含水量过高。石材经过防护后，一般降低吸水率70%~85%左右（指在一定的时间内），也就是说，在长期有水的情况下，石材还是会吸收一部分水分的。特别是一些密度较低、孔隙较丰富的石材，本身吸水率就很高，即使使用了石材防护剂，也会吸收一定量的水分。如果在基础含水量过高的情况下，空气中相对湿度再高一些不利于水分蒸发。这时，石材内就会聚集含有杂质的水分，并逐渐溶解石材本身。不论这些水分是呈酸性还是呈碱性，都会溶解石材中能够被其溶解的物质。在这些水分有条件蒸发时，便会将被溶解了的物质带到石材表面，水会变成气体蒸发，而不能汽化的物质则沉积在石材表面，结晶、并形成白华现象。或者如果在石材内形成多水化合物的盐类，就会出现黑斑和水斑等现象。这种现象多发生在水房的门口附近，施工时水分集中的地点如搅拌水泥未用垫板，直接造成混泥土局部含水量高，以及门口与外界直接相连的部位，雨水可以直接平移进来，也有发生在室外地面与室内地面未做断桥处理的（防水处理）部位，造成室外地面吸收的雨水平移至室内地面。偶然也会发生在室内湿度过高，地面（墙面）反复结露，吸收大量水分的情况下。

原因三：打磨地面前未做防护处理，未做接缝密封，造成水分进入石材与石材接缝处，水分大量的被石材及下层砂浆所吸收，与上面讲的一样，会造成后期白华生成。

原因四；水晶护理，并不是说水晶护理会造成地面返白华，而是不合理的水晶护理会造成后期白华现象。这种情况一般会发生在刚翻新后的石材立即做水晶护理，或刚刚铺装完的石材立即做水晶护理的时候。我们知道大多数水晶护理剂（粉，液）都是呈酸性的，而大理石是钙镁质石材，当石材含水量较高时（石材含有液态的水分）晶硬剂接触石材，会很快的被石材内的水分溶解、稀释并吸收到石材内一小部分，停留在石材内以待蒸发。

而呈酸性的液体对钙镁的石材的溶解是非常快，而且充分的形成饱和溶液。当水分蒸发时就会更多的带出一些被溶解物质并沉积在石材表面，形成的速度大大的超过前面三种情况，往往在水晶护里的第二天就会出现，一周内就会达到很严重的情况。有时其至造成表面变质，粉化，起皮等现象，非进行较深的打磨翻新解决不了问题。
